Modulární přepínače
Modulární přepínače pro AV rozvody podle vašich požadavků
Sestavte AV matici podle počtu zdrojů, výstupních zón a potřebných rozhraní. Modulární přepínače využívají základní šasi osazené kompatibilními vstupními, výstupními a funkčními moduly. Umožňují tak přizpůsobit konfiguraci konkrétní instalaci a podle možností systému ji později upravit nebo rozšířit.
Řazení produktů
Výpis produktů
Co je modulární přepínač?
Modulární přepínač je AV systém, jehož připojení a funkce určujete osazením jednotlivých modulů do základního šasi. Namísto pevně dané kombinace vstupů a výstupů můžete zvolit konfiguraci odpovídající konkrétním zdrojům, obrazovkám a přenosovým trasám.
V maticovém zapojení umožňuje směrovat připojené zdroje do jednotlivých výstupních zón. Podle dostupných modulů může kombinovat například místní HDMI propojení s přenosem přes HDBaseT.
Šasi, vstupní moduly a výstupní moduly
- Základní šasi: Určuje kapacitu systému, počet dostupných pozic, podporované moduly a základní možnosti řízení a napájení.

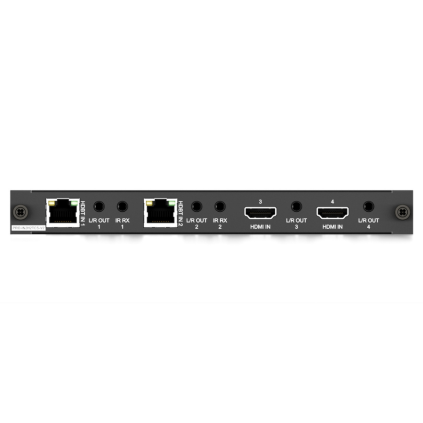

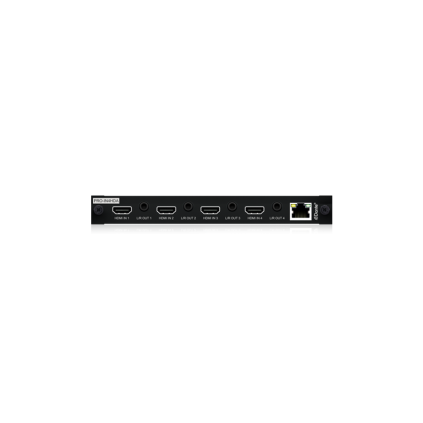

- Vstupní moduly: Připojují zdroje obrazu a zvuku. Vybírají se podle požadovaných rozhraní, počtu vstupů a parametrů signálu.
- Výstupní moduly: Zajišťují propojení s obrazovkami, projektory nebo kompatibilními přijímači. Rozhoduje typ výstupu, počet zón a požadovaný dosah.
- Funkční a řídicí moduly: Podle platformy doplňují například zvukové výstupy, regulaci hlasitosti nebo přenos řídicích povelů.
U každé položky ověřte, zda jde o kompletní přepínač, samotné šasi, nebo rozšiřující kartu. Samostatný modul není určen k provozu bez odpovídajícího systému.
Jak navrhnout vhodnou konfiguraci?
- Počet zdrojů a zón: Sepište všechny připojované zdroje a požadované nezávislé výstupy. Zvažte také rezervu pro plánované rozšíření.
- Kapacita šasi: Ověřte počet a určení modulových pozic i maximální podporovanou konfiguraci vstupů a výstupů.
- Kompatibilita modulů: Zkontrolujte přesné označení platformy, generaci karet a požadavky na firmware. Mechanicky podobné moduly nemusí být zaměnitelné.
- Obrazové parametry: Požadované rozlišení, frekvenci, barevný formát, HDR a HDCP musí podporovat celá signálová cesta včetně vstupní a výstupní karty.
- Přenosové trasy: U vzdálených zón ověřte kompatibilní přijímače, kabeláž a dosah pro konkrétní obrazový režim.
- Zvukové funkce: Rozlišujte průchod zvuku, jeho oddělení, vložení externího audia, regulaci hlasitosti a případné dekódování či downmix.
- Ovládání a montáž: Zohledněte integraci do řídicího systému, prostor v racku, přístup ke kabeláži a požadavky na chlazení.
Rozšíření systému plánujte v rámci dané platformy
Modulární konstrukce umožňuje měnit osazení podle možností šasi a dostupných kompatibilních karet. Přidání nového modulu ale samo o sobě nezvyšuje parametry ostatních částí systému. Před rozšířením ověřte kapacitu, napájení, softwarovou podporu a případná omezení kombinace modulů.
Také funkce, jako je nezávislá úprava rozlišení nebo zpětný přenos zvuku, závisejí na konkrétním osazení. Nejsou automatickou vlastností každé modulární matice.
Kde modulární AV matici využijete?
Modulární řešení se hodí pro instalace s více zdroji a zónami, kde je potřeba přizpůsobit rozhraní konkrétnímu projektu. Uplatní se v konferenčních a školicích centrech, komerčních prostorách i rozsáhlejších domácích AV rozvodech.
Pro řešení s pevně danou konfigurací si prohlédněte také maticové přepínače. Další možnosti přenosu do vzdálených místností najdete v kategorii HDBaseT přepínače.
Potřebujete sestavit modulární AV systém? Pošlete nám seznam zdrojů a výstupních zón, požadované obrazové a zvukové formáty, délky tras a způsob ovládání. Pomůžeme vám vybrat šasi, kompatibilní moduly a potřebné přijímače.
