Kód zboží: AT-OME-CS31-SA-C

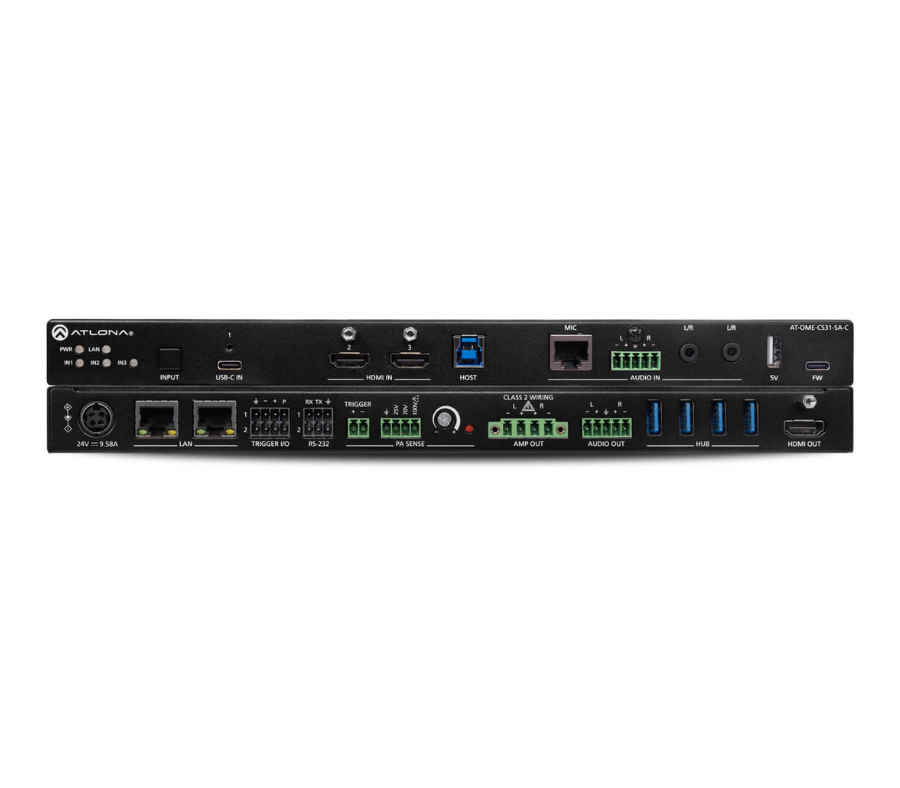

Atlona AT-OME-CS31-SA -C je třívstupový USB-C a HDMI přepínač, mixážní zesilovač a USB hub, má 1 vstup USB-C a 2 vstupy HDMI, 1 výstup HDMI, zesilovač 2 × 25 wattů při 4/8 ohmech, výrobce: Atlona, model: AT-OME-CS31-SA-C

Atlona AT-OME-CS31-SA je třívstupový USB-C a HDMI přepínač, mixážní zesilovač a USB hub

  • 1 vstup USB-C® a 2 vstupy HDMI®, 1 výstup HDMI
  • USB směrování mezi 2 hostitelskými zařízeními a 4 periferiemi
  • Zesilovač 2 × 25 wattů při 4/8 ohmech
  • Výkonné digitální zpracování signálu na mixování zvuku, AEC a další
  • Automatické potlačení (ducking) programového zvuku při detekci signálu na symetrickém vstupu
  • Ztlumení zvuku pomocí PA sense nebo spínacího kontaktu
  • Automatické ovládání displeje podle aktivity nebo pobybu
  • K dispozici také:AT-OME-CS31-SA se 3 HDMI vstupy a AT-OME-CS31-SA-HDBT s 1 HDBaseT™ a 2 HDMI vstupy

Atlona AT-OME-CS31-SA-C je prezentační a kolaborační systém řady Omega™, který kombinuje AV přepínání, USB směrování, mixování a zesílení zvuku a řízení zařízení. Díky těmto funkcím je ideální pro moderní učebny a zasedací místnosti.

AV přepínání

OME-CS31-SA-C nabízí přepínání 3×1 mezi jedním vstupem USB-C, dvěma vstupy HDMI a jedním výstupem HDMI. Vstup USB-C podporuje přenos obrazu, dat i napájení (až 60 W) přes jedno připojení, čímž snižuje množství kabelů.

USB směrování

Zařízení obsahuje USB hub se čtyřmi porty pro připojení periferií, jako jsou kamery, konferenční reproduktory, interaktivní displeje a další zařízení, s možností přepínání mezi dvěma hostitelskými zařízeními. Díky tomu je ideální pro využití s populárními platformami pro videokonference a unifikovanou komunikaci (UC).

Mixování a zesílení zvuku

OME-CS31-SA-C má tři linkové vstupy pro připojení různých audio zařízení. Vestavěný mixér umožňuje individuální úpravy úrovní vstupů (linkových, HDMI audio a USB audio). Integrovaný zesilovač poskytuje buď 2× 25 W (stereo nebo dual mono) nebo 1× 50 W (mostní režim) při 4 nebo 8 ohmech.

Pokročilé audio funkce

Zařízení je uzpůsobeno pro vzdělávací prostředí, aby bylo zajištěno, že výuka i hlášení budou vždy dobře slyšitelná. Obsahuje:

  • Ducking – automaticky sníží úroveň programového zvuku, pokud je na symetrickém vstupu detekován např. mikrofon učitele
  • PA Mute – automatické ztlumení výstupu při aktivaci školního rozhlasu nebo sepnutí externího kontaktu
  • Linkový výstup – kromě výstupu zesilovače je veškerý zvuk dostupný i na samostatném linkovém výstupu, např. pro připojení k systému pro nedoslýchavé

Automatizace a řízení

OME-CS31-SA-C umožňuje řízení připojeného zobrazovače přes TCP/IP, RS-232 nebo CEC – bez nutnosti externího řídicího systému. Díky automatickému ovládání lze např. automaticky zapnout displej při připojení notebooku a opět jej vypnout po odpojení.

Přepínač může také reagovat na přítomnost osob pomocí čidla Atlona AT-OCS-900N nebo jiného čidla připojeného k digitálním I/O portům.

Pokud je požadováno fyzické ovládací rozhraní, lze systém ovládat přes Atlona AT-VKP-8E (tlačítkový ovladač) nebo dotykový panel Velocity™.

Poznámka k CEC: Atlona nezaručuje kompatibilitu CEC se všemi typy televizorů. Spolehlivě funguje s mnoha aktuálními modely značek Samsung, Panasonic, Sony a LG. Některé televizory nepodporují příkaz vypnutí (off) nebo používají vlastní protokoly. Atlona podporuje pouze zařízení vyhovující specifikaci HDMI 1.2a s podporou CEC off příkazu.

Použití:

  • Učebny - zařízení nabízí AV přepínání, zesílení zvuku, USB směrování i řízení zobrazovačů, a k tomu funkce přizpůsobené výuce: potlačení hudby při mluvení učitele (ducking) a ztlumení zvuku při školních hlášeních.

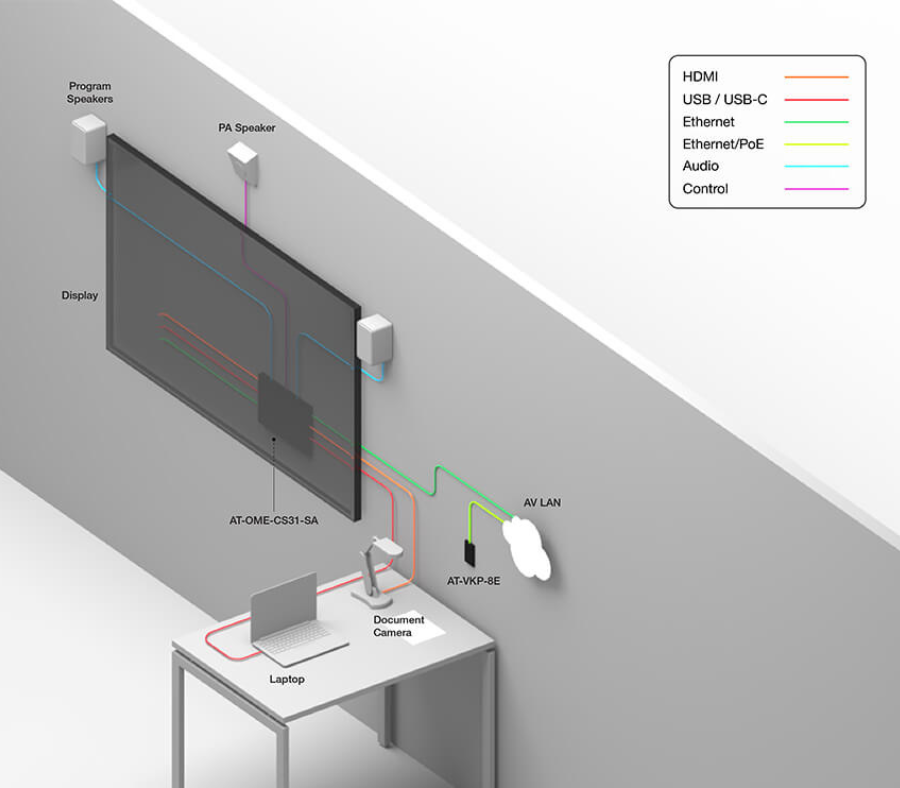

  • Zasedací místnosti - všestranné řešení pro hybridní pracovní prostředí – přepínání AV signálu, zvukový výstup, směrování USB a řízení displeje v jednom zařízení.

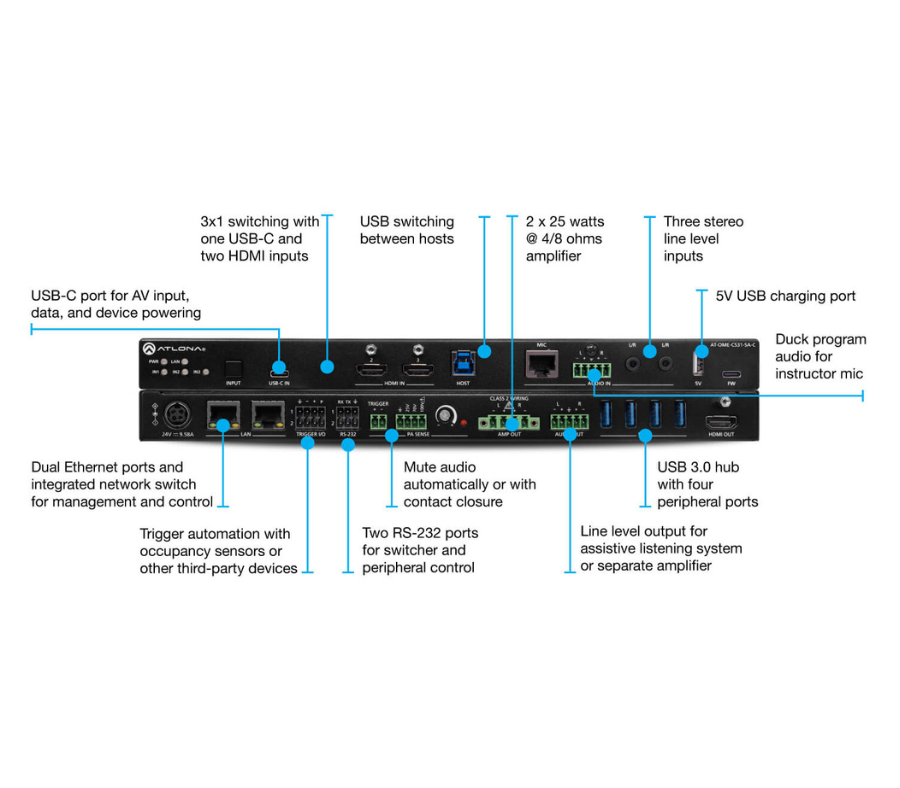

Vlastnosti:

  • AV přepínač 3×1 s jedním vstupem USB-C, dvěma vstupy HDMI a jedním výstupem HDMI
  • USB-C vstup poskytuje napájení až 60 wattů pro notebooky a mobilní zařízení
  • Integrovaný USB 3.0 hub se dvěma porty pro hostitelská zařízení a čtyřmi porty pro periferní zařízení
  • Zesilovač 2 × 25 W při 4/8 ohmech (stereo nebo dual mono) nebo 1 × 50 W při 4/8 ohmech (mostní zapojení)
  • Jeden symetrický stereo linkový vstup a dva nesymetrické stereo linkové vstupy (konektory 3,5 mm)
  • Symetrický stereo výstup pro připojení k systému pro nedoslýchavé nebo externímu zesilovači
  • Výkonné digitální zpracování signálu (DSP)
  • Mixování 3 linkových vstupů, audia odděleného z HDMI a USB audia do výstupů zesilovače i linkového výstupu
  • Mixování 3 linkových vstupů a HDMI audia do USB audio výstupu
  • Funkce AEC (akustické potlačení ozvěny) automaticky eliminuje echo při USB audiu
  • Ducking sníží úroveň všech vstupů, když je na symetrickém vstupu detekován např. hlas učitele
  • Podpora ztlumení zvuku pomocí spínacího kontaktu nebo PA sense, aby bylo možné jasně slyšet oznámení
  • Dva Ethernet porty a integrovaný síťový přepínač pro IP řízení zobrazovače a přepínače přes jedno LAN připojení
  • Dva porty RS-232 pro řízení přepínače nebo připojených zařízení
  • Dva digitální I/O porty pro automatizaci pomocí čidel pohybu nebo zařízení třetích stran
  • USB napájecí port 5 V pro externí zařízení (např. Bluetooth® přijímač)
  • Certifikace Energy Star® – úsporný provoz a nižší náklady na energii
  • Automatické řízení displeje přes CEC, IP nebo RS-232 na základě aktivity přepínače nebo signálu z čidla pohybu (např. AT-OCS-900N)
  • Automatické přepínání vstupů podle připojení nebo změny napájení zdrojů
  • Správa EDID komunikace – z připojeného zobrazovače nebo pomocí interně uložených profilů
  • Kompatibilita s HDCP 2.2
  • Podpora 4K/UHD při 60 Hz a vzorkování 4:4:4 – pouze HDMI vstupy
  • Podpora HDR formátů: HDR10, HLG, Dolby® Vision™ – pouze HDMI vstupy
  • Intuitivní konfigurace přes webové rozhraní
  • LED indikátory na předním panelu – stav napájení, výběr vstupu, síť
  • Nízkoprofilové provedení pro montáž za displej nebo pod stůl
  • Příslušenství v balení: 2metrový USB-C kabel se zámkem, připojovací konektory s upínacími šrouby, úchyty pro montáž, napájecí adaptér








Video
Signál Vstupy – 2 x HDMI, 1 x USB-C
Výstup– HDMI
Ochrana HDCP 2.2
Pixelová frekvence 600 MHz
UHD/HD/SD 4096×2160 (DCI) @ 24/25/30/50/60 Hz
3840×2160 (UHD) @ 24/25/30/50/60 Hz
1920x1080p @ 23.97/24/25/29.97/30/50/60 Hz
1920x1080i @ 50/60 Hz
1280x720p @ 30/50/60 Hz
720x576p @ 50 Hz
720x576i @ 25/50 Hz
720x480p @ 60 Hz
640x480p @ 60 Hz
640x480i @ 60 Hz
VESA
všechna rozlišení jsou 60Hz
2560×2048
2560×1600
2048×1536
1920×1200
1680×1050
1600×1200
1600×900
1440×900
1400×1050
1366×768
1360×768
1280×1024
1280×800
1280×768
1152×768
1024×768
800×600
640×480
VESA 21:9 5120×2160 @ 30 Hz 4:4:4
3840×1600 @ 60 Hz 4:4:4
3840×1600 @ 30 Hz 4:4:4
3440×1440 @ 60 Hz 4:4:4
3440×1440 @ 50 Hz 4:4:4
3440×1440 @ 30 Hz 4:4:4
2560×1080 @ 60 Hz 4:4:4
2560×1080 @ 30 Hz 4:4:4
Barevný prostor YUV, RGB
Vzorkování barevné složky 4:4:4, 4:2:2, 4:2:0
Barevná hloubka 8-bit, 10-bit, 12-bit
HDR HDR10, Hybrid-Log Gamma (HLG), a Dolby® Vision™ při 60 Hz
Audio
Formáty HDMI Pass-Through LPCM 2.0
LPCM 5.1
LPCM 7.1
Dolby® Digital
Dolby Digital Plus™
Dolby TrueHD
Dolby Atmos®
DTS® Digital Surround™
DTS-HD Master Audio™
DTS:X®
Bit hloubka až do 24 bitů
Vzorkovací frekvence 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
Analogový zvuk
Format Stereo 2-kanál
Symetrický vstup +4 dBu
Nesymetrický vstup -10 dBV
Výstup zesilovače 2 x 25 W při 4 nebo 8 Ω
Frekvenční odezva: 20 Hz do 20 kHZ +/- 2 dB
THD+N: <0.1% @ 1 kHz
SNR: 85dB
Symetrický výstup +4 dBu
Frequency Response: 20 Hz to 20 kHZ +/- 0.5 dB
THD+N: <0.025% from 20 Hz to 20kHz
USB
Compliance 3.0
Maximální přenosová rychlost 5 Gbps
Interní rozbočovače 2 USB hubs
USB-C
Napájení až do 60W nabíjení
Podpora display portu Verze – 1.4
Video Lanes – 2
USB 3.0 Lanes – 2
Podporuje Audio, video, zařízení a hostitelská data
Ethernet
Port 2 x RJ45
Standardy a Protokoly HTTP, HTTPS, Telnet, SSH, JSON přes WebSockets
Rychlost 10/100/1000 Mbps
Přidělování adres DHCP, Statické – volba přes integrovaný webový server a příkazy API
RS-232
Port 2 x 3-pin kolíkové šrouby s aretací
Použití Řízení a konfigurace jednotky a externích zařízení
Baud Rates 9600, 19200, 38400, 57600, 115200
Tok dat Obousměrný
CEC
Porty 1 x HDMI výstup, Type A, 19-pin samice
Spouštění Přes HDMI
Rozlišení / Vzdálenost4K/UHD nožičky4K/UHD metry1080p nožičky1080p metry
HDMI vstup/výstup 15 5 30 10
Tlačítka
Vstup 1 x okamžitý, taktový spínač
Indikátory
PWR, LAN, IN1, IN2, IN3 1 x LED, multicolor, zelená/červená
5 x LED, zelená
Konektory
HDMI IN 2 x Typ A, 19-pin samice
USB-C IN 1 x 24-pin samice, DisplayPort Alt Mode
HDMI OUT 1 x Typ A, 19-pin samice
HOST 1 x USB typ B, samice
MIC 1 x RJ45
VOICE L/R 1 x 5-pin upevňovací šroub
L/R 2 x 3.5 mm mini-stereo
5V 1 x USB typ A, samice
FW 1 x USB typ C, samice
LAN 2 x RJ45
TRIGGER I/O 2 x 4-pin upevňovací šroub
RS-232 2 x 3-pin upevňovací šroub
PA SENSE TRIGGER 1 x 2-pin upevňovací šroub
PA SENSE

GND/25V/75V/100V
1 x 4-pin upevňovací šroub
AMP OUT 1 x 4-pin upevňovací šroub
AUDIO OUT 1 x 5-pin nahoru
HUB 4 x USB typ A, samice
24V / 9.58A 1 x 4-pin DIN


PodmínkyFahrenheitCelsius
Provozní teplota +32 do +122 0 do +50
Skladovací teplota -4 to +140 -20 do +60
Provozní vlhkost (RH) 20% do 90%, nekondenzující
Napájení
Spotřeba
BTU/h
Externí napájecí zdroj 100 – 240 V AC, 50/60 Hz
Výstup: 24 V / 9.58 A DC
Dimensions (v x š x h)PalceMillimetry
Jednotka 0.98 x 11.81 x 8.27 25 x 300 x 210
Napájení
(AT-PS-24958-D4)
1.6 x 2.6 x 6.2 40.6 x 66 x 157
VáhaLibryKilogramy
Zařízení 3.8 1.7
Certifikace
Zařízení CE, RoHS, FCC
Napájení CE, FCC, UL, CUL, TUV-GS, CB, PSE, CCC
Normy
NDAA-889 Ano
