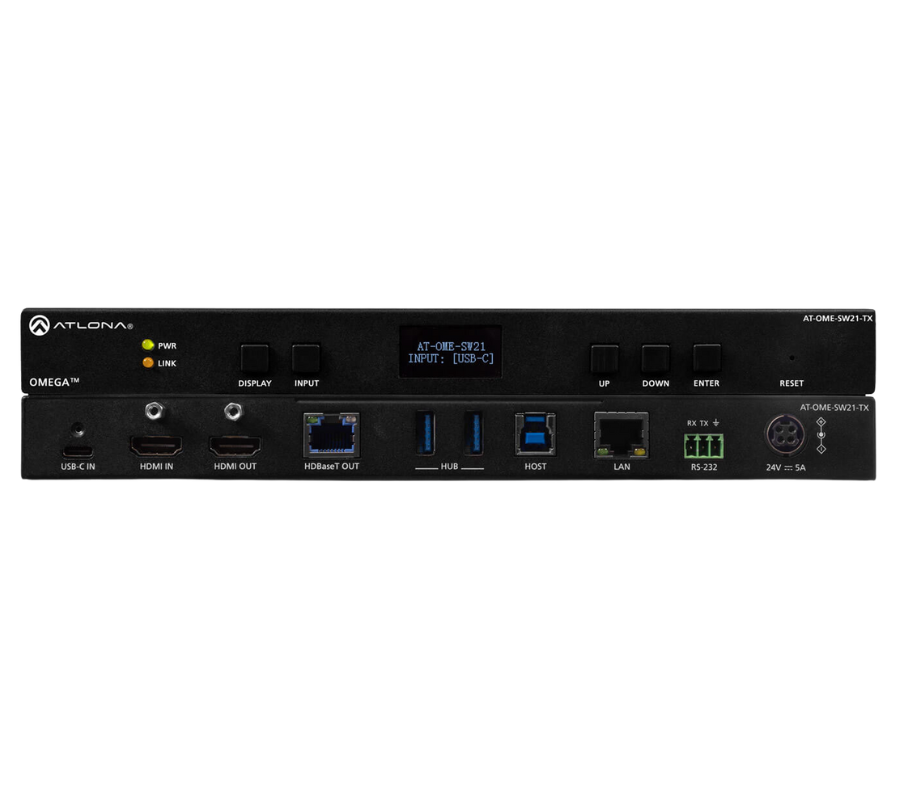

Atlona AT-OME-SW21-TX kompaktní 2v1 přepínač
Atlona AT-OME-SW21-TX je kompaktní, všestranný přepínač a HDBaseT vysílač s USB-C a HDMI vstupy. Odesílá video až do rozlišení 4K/60 4:2:0, plus vestavěný zvuk, ovládání a USB 2.0 na vzdálenost až 100 metrů. OME-SW21-TX, součást řady integračních produktů Omega pro moderní AV komunikaci a spolupráci, disponuje zrcadlovými výstupy HDMI a HDBaseT a je kompatibilní s HDCP 2.3. S odpovídajícím HDBaseT přijímačem řeší integrované USB rozšíření výzvu propojení mezi USB zařízeními na vzdálených místech a je ideální pro softwarové videokonference a interaktivní dotykové displeje. OME-SW21-TX obsahuje USB rozbočovač, který podporuje USB 3.2 Gen 1 až 5 Gb/s a USB 2.0 až 480 Mb/s pro lokální zařízení a 120 Mb/s přes HDBaseT. Přepínání hostitele je zajištěno rozhraními USB typu B a USB-C, plus dvěma rozhraními USB typu A pro periferie a také integrací s extendery USB 3.2 Gen 1. Jak vstupy, tak lokální HDMI výstup podporují 4K HDR a 4K/60 4:4:4 s datovými rychlostmi HDMI až 18 Gb/s. Navíc je pro HDMI výstup k dispozici downscalling 4K na 1080p při připojení k HD zdroji. OME-SW21-TX je ideální pro použití s přijímači řady Omega, přepínači se vstupy HDBaseT nebo dokonce jako samostatná AV systémová jednotka.
USB pro videokonference se Zoomem, Microsoft Teams a dalšími aplikacemi
OME-SW21-TX nabízí rozhraní pro hostitelské počítače a USB periferie, díky čemuž je ideální pro videokonference a platformy UC (Unified Communications), jako jsou Zoom, Microsoft Teams, Cisco Webex a GoToMeeting. Může se také propojit přes HDBaseT s USB periferiemi připojenými k přijímači.
Kompaktní a flexibilní přepínač navržený pro snadnou integraci
OME-SW21-TX kombinuje výhody automatického přepínání, integrovaného ovládání displeje, rozhraní USB a přepínání hostitelů, rozšíření USB a dalších funkcí. Obsahuje mnoho oblíbených funkcí pro pohodlnou integraci a zároveň poskytuje vynikající výkon a hodnotu pro prezentace v rozlišení 4K a videokonference. Vstup USB-C je ideální pro AV propojení s notebooky a mobilními zařízeními a nabízí datové připojení k rozbočovači USB 3.2 Gen 1, který zároveň podporuje i USB 2.0. Pro další pohodlí integrace je OME-SW21-TX vybaven vzdálenou správou pomocí nástroje Velocity Device Manager.
Automatické ovládání displeje
OME-SW21-TX umožňuje ovládání displeje přes HDBaseT prostřednictvím IP, RS-232 nebo CEC*, bez nutnosti samostatného řídicího systému. To zjednodušuje návrh a integraci systému a zároveň snižuje náklady. Díky automatickému ovládání displeje dokáže OME-SW21-TX automaticky zapnout displej vždy, když je připojen notebook nebo jiné zařízení. Na konci prezentace, když prezentující odpojí notebook, OME-SW21-TX vynutí vypnutí displeje. Spouštění napájení displeje je možné také, pokud je OME-SW21-TX integrován se senzorem obsazenosti AT-OCS-900N . Ovládání displeje OME-SW21-TX lze navíc spustit externím řídicím systémem.
* Ovládání spotřební elektroniky (CEC): Společnost Atlona nezaručuje funkčnost CEC u všech televizorů. Můžeme potvrdit správnou funkci s mnoha současnými televizory značek Samsung, Panasonic, Sony a LG. Mnoho výrobců nepodporuje příkaz CEC „vypnout“ při odeslání ze zdroje a starší televizory používají proprietární příkazy. Společnost Atlona podporuje pouze ty televizory, které dodržují strukturu příkazů CEC z HDMI 1.2a a podporují příkaz „vypnout“ při odeslání ze zdroje. Doporučujeme všem prodejcům, aby si před návrhem systému s touto technologií ovládání od společnosti Atlona zajistili zkušební produkt, nebo aby byli připraveni použít jiné metody ovládání svých displejů, pokud Atlona CEC není kompatibilní s nainstalovanými displeji.
Spolehlivé automatické přepínání
OME-SW21-TX dokáže automaticky vybrat vstupní zdroj na základě detekce 5voltového signálu pro detekci zapojení za chodu (HPD) a také aktivního videa. To zajišťuje spolehlivé automatické přepínání pro všechny zdroje videa, včetně DVR, adaptérů DisplayPort / Mini DisplayPort a dalších zařízení, která vždy udržují linku HPD ve stavu „high“ 5 V, ale nemusí poskytovat aktivní video.
Aplikace

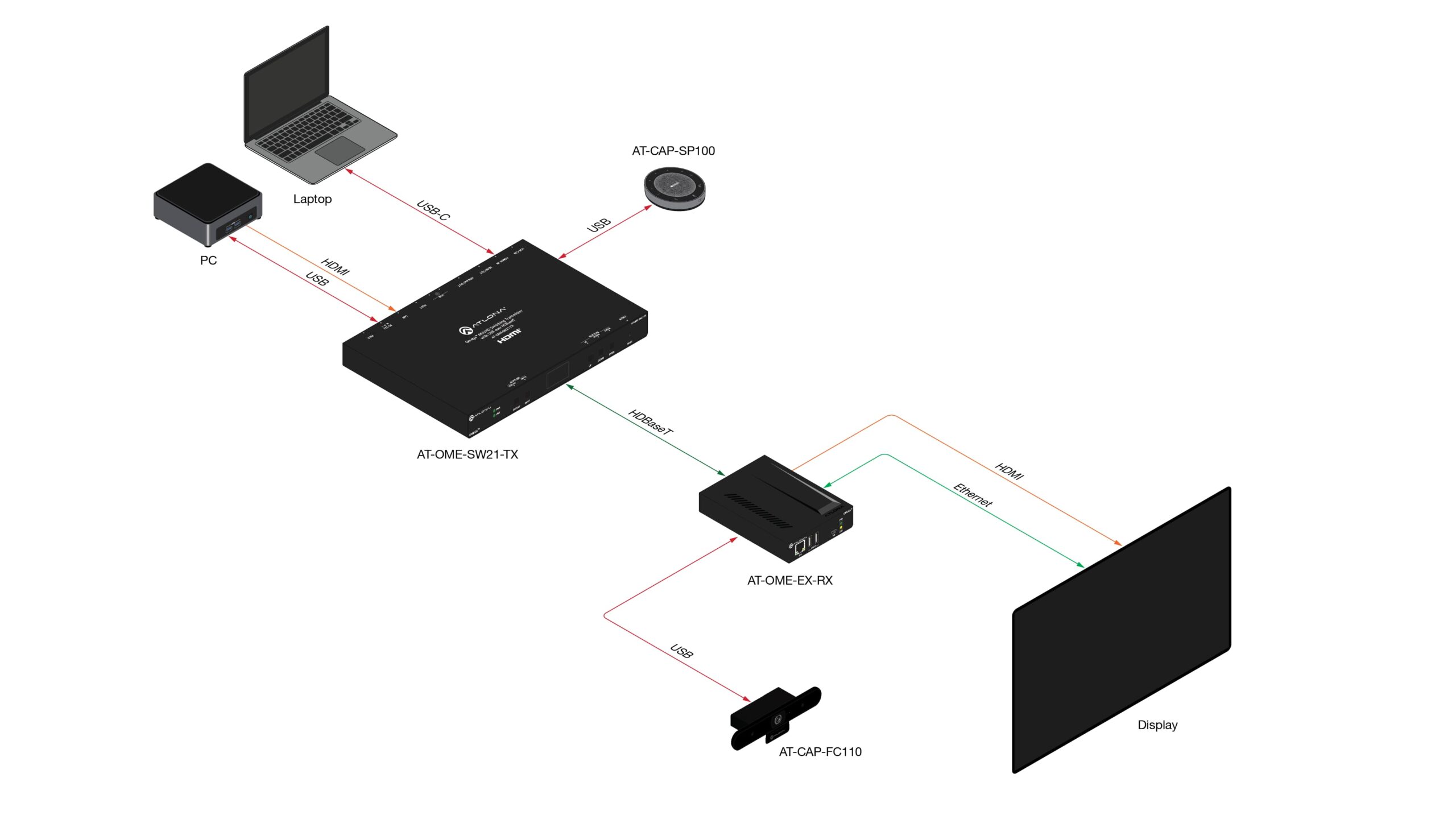

- Kompletní integrace systému – OME-SW21-TX a OME-SR21 nebo OME-EX-RX společně poskytují kompaktní, ale komplexní a cenově výhodné integrační řešení.
- Učebny – Tento vysílač je ideální pro rozšíření AV konektivity z OME-CS31-SA-HDBT za plochým displejem na pult nebo stůl, kde má instruktor snadný přístup k systému.
- Větší učebny – S volitelným napájecím zdrojem může OME-SW21-TX obsluhovat projektor vybavený technologií HDBaseT. Pro monitor u řečnického pultu je k dispozici lokální HDMI výstup.
- Zasedací prostory – OME-SW21-TX lze instalovat pod zasedací stůl, připojit přes HDBaseT k OME-MS42-HDBT v příborníku nebo racku s vybavením a dalším připojením HDBaseT k OME-EX-RX za displejem (nebo nad projektorem).
- Velké zasedací místnosti – Tento přepínač lze nainstalovat s OME-MS42-HDBT a zajistit tak připojení vstupů USB-C a HDMI na obou koncích dlouhého konferenčního stolu.

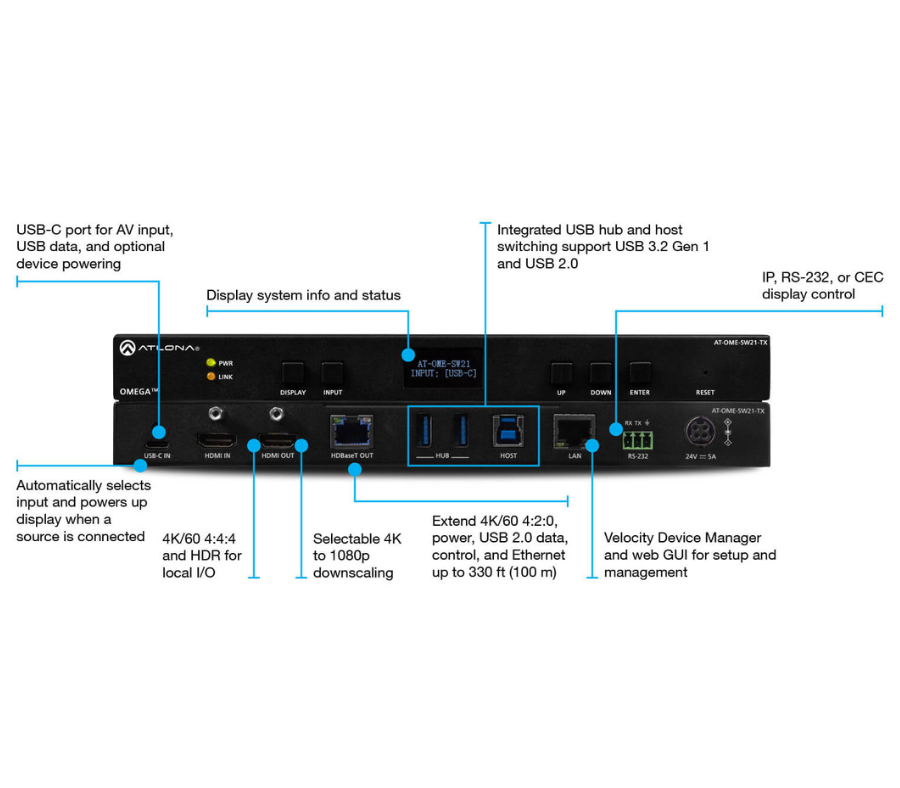

Technické vlastnosti
Dvouvstupový přepínač a HDBaseT vysílač se vstupy USB-C a HDMI
- Nabízí flexibilní možnosti BYOD bez nutnosti adaptérů
Vstup USB-C pro AV, USB data a nabíjení zařízení (až 60 wattů)
- Poskytuje kompatibilitu s notebooky a tablety s porty USB-C podporujícími AV výstup
- Umožňuje bezproblémové připojení k počítači jediným kabelem pro videokonference a spolupráci
- Nabíjení zařízení je možné s volitelným napájecím zdrojem AT-PS-245-D4 .
Zrcadlené HDBaseT a HDMI výstupy
- Lokální a dálkové video výstupy poskytují flexibilní možnosti pro návrhy a aplikace AV systémů
Video, audio, napájení, data USB 2.0, ovládání a Ethernet přes kabel kategorie HDBaseT
- Přenáší 4K/UHD video až do vzdálenosti 100 metrů s kabelem CAT6/6a/7 nebo až do vzdálenosti 90 metrů s kabelem CAT5e
- Používá snadno integrovatelný kabel kategorie pro nízkonákladovou a spolehlivou instalaci systému
- Maximální přenosová rychlost 120 Mb/s je podporována přes HDBaseT z důvodu specifických omezení šířky pásma USB přes HDBaseT. Vestavěný rozbočovač USB podporuje přenosové rychlosti USB 2.0 až 480 Mb/s.
Integrovaný rozbočovač USB 3.2 Gen 1
- Rozhraní USB-C a USB typu B pro připojení k hostitelským počítačům
- Dva porty USB typu A pro periferní zařízení, jako je mikrofon, hlasitý odposlech, fotoaparát nebo dotykový displej
- Současná podpora připojení rozbočovačů USB 3.2 Gen 1 (až 5 Gb/s) a USB 2.0 (až 480 Mb/s)
- Poskytuje ideální řešení pro integraci USB pro softwarové videokonference a integraci s extendery USB 3.2 Gen 1
Přepínání mezi zdroji USB hostitele
- Připojení dvou hostitelských USB portů (portů USB-C a USB typu B)
- USB hostitele lze přepínat společně s AV vstupy nebo nezávisle na sobě
Podpora 4K/UHD při 60 Hz
- Podpora 4K/UHD rozlišení při 60 Hz se vzorkováním chroma 4:4:4 na lokálních portech (HDMI a USB-C) a podpora formátů HDR
- Výstup HDBaseT podporuje 4K/UHD při 60 Hz s chroma subsamplingem 4:2:0
- Vstupy HDMI a USB-C a výstup HDMI jsou kompatibilní s rozlišením 4K HDR10, Dolby Vision a HLG (Hybrid Log-Gamma)
Kompatibilní s HDCP 2.3
- Splňuje nejnovější specifikace pro ochranu digitálního obsahu s vysokou šířkou pásma
- U vstupů lze shodu s HDCP deaktivovat pomocí nástroje Velocity Device Manager, řídicího systému nebo webového grafického uživatelského rozhraní.
- Umožňuje přenos chráněného streamu obsahu mezi ověřenými zařízeními
- Zpětně kompatibilní se zdroji, které podporují pouze HDCP 1.4
Volitelné snížení rozlišení ze 4K na 1080p pro HDMI výstup
- Integrované zpracování videa k dispozici pro konverzi 4K/UHD na 1080p
- Downscaling lze obejít a umožnit tak přenos až do rozlišení 4K/60 4:4:4 a 4K HDR
- Ideální pro aplikace s displeji s rozlišením 1080p
Dálkové napájení přes HDBaseT nebo lokální napájení
- Průmyslový standard IEEE 802.3af PoE je dodáván přijímačem nebo přepínačem Atlona přes HDBaseT
- Umožňuje pohodlnou instalaci přepínače u stolu nebo jiného vzdáleného místa bez nutnosti místního napájení
- Lze lokálně napájet volitelným napájecím zdrojem AT-PS-245-D4 – pro zajištění až 60 wattů pro nabíjení mobilního zařízení s USB-C a pro dálkové napájení přijímače
Automatické ovládání displeje přes HDBaseT
- Automaticky mění stav napájení displeje na základě aktivní přítomnosti videa nebo aktivity detekované senzorem přítomnosti AT-OCS-900N
- Řídicí signály pro displej jsou přenášeny přes IP, RS-232 nebo CEC
- Vestavěný, komplexní výběr ovladačů displejů z databáze ovladačů systému Velocity
- Umožňuje ovládání displeje a hlasitosti. CEC umožňuje ovládání spotřebitelských displejů (v souladu s podporou výrobce displeje).
- Obsahuje nastavitelný režim chlazení lampy, který zabraňuje předčasnému zapnutí projektoru po vypnutí
- Umožňuje snadný, automatizovaný provoz systému bez nutnosti externího řídicího systému
Automatický výběr vstupu pomocí detekce hot plug a technologie video detekce
- Vybere aktivní vstup, když jsou připojeny zdroje nebo pokud dojde ke změně stavu napájení zdroje
- Umožňuje zjednodušený, automatický provoz systému bez zásahu uživatele
Kompatibilní s vícekanálovým zvukem
- Přenáší vícekanálové audio formáty z HDMI nebo USB-C vstupů
- Podporuje PCM, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos , DTS Digital Surround, DTS-HD Master Audio a DTS: X
Správa EDID
- Spravuje komunikaci EDID se zdrojem prostřednictvím EDID displeje nebo interně uloženého EDID
- Zajišťuje, aby AV systému byly poskytovány požadované zvukové formáty a video rozlišení
Správa HDCP
- Automaticky hlásí zdroji stav shody s HDCP na základě zařízení příjemce
- Dodržování HDCP lze deaktivovat pomocí Velocity nebo jiného řídicího systému
- Umožňuje přenos nechráněného materiálu z počítačů na nekompatibilní displeje, streamovací zařízení a telekonferenční systémy; chráněný obsah se nepřenáší
- Zobrazí zelenou úvodní obrazovku jako vizuální potvrzení, že je blokován přenos chráněného obsahu na nekompatibilní displej.
Intuitivní konfigurace pomocí grafického uživatelského rozhraní s integrovaným webovým serverem
- Nabízí konfiguraci nastavení zařízení pomocí menu, včetně přístupu k síti, přepínání vstupů, zpracování signálu, ovládání displeje, správy HDCP a EDID a dalších.
- Umožňuje rychlou konfiguraci interních nastavení produktu a řešení problémů z mobilního zařízení nebo počítače v terénu
Ovládání přes TCP/IP a RS-232
- Flexibilní možnosti ovládání pro kompatibilitu s řídicím systémem Atlona Velocity a také s dalšími řídicími systémy třetích stran
- Snižuje dobu a náklady na integraci
Snadná konfigurace a správa pomocí nástroje Velocity Device Manager
- Centralizovaná síťová konfigurace a správa produktů a systémů Atlona ovladatelných přes IP
- Správa konfigurace a aktualizací firmwaru pro AV zařízení v rámci zařízení, budovy, podniku nebo rezidence
- K dispozici jako součást systémů řízení Velocity nebo jako bezplatný software pro virtuální stroje ke stažení
Aktualizovatelný firmware v terénu
- Zařízení lze aktualizovat v terénu přes webové grafické uživatelské rozhraní nebo Velocity Device Manager.
LED diody pro stav napájení a signálu na předním panelu
- LED indikátory poskytují informace o napájení a stavu připojení HDBaseT
LCD displej na předním panelu
- Zobrazení systémových informací včetně IP adresy zařízení, stavu vstupního video signálu a verze firmwaru
- Zobrazení stavu a konfigurace nastavení pro IP síť a komunikaci RS-232
- Rychlé monitorování a konfigurace systému bez nutnosti přístupu k webovému grafickému rozhraní
Nízkoprofilové pouzdro s výškou 26 mm (1,02 palce)
- Snadná instalace do stísněných prostor pod stoly a do nábytku
Dodávané příslušenství
- Montážní materiál pro povrchovou montáž a 2metrový (6,5 stop) kabel USB-C samec-samec (USB 3.2 Gen 1)
Záruka na produkt
- Pro zobrazení záruky na produkt použijte následující odkaz: https://atlona.com/warranty/
Specifikace
Video | ||||
Typ signálu | Vstup – DisplayPort v alternativním režimu (USB-C), HDMI | |||
Ochrana proti kopírování | HDCP 1.4/2.2/2.3 | |||
Pixelové hodiny | 600 MHz (300 MHz přes HDBaseT) | |||
UHD/HD/SD | 4096×2160(DCI)@60/50/30/25/24 Hz | 1920x1080i při 30/29,97/25 Hz | ||
VESA | 2560×1600 | 1280×800 | ||
VESA 21:9 | 2560×1080 @ 30 Hz 4:4:4 | 3440×1440 @ 50 Hz 4:4:4 | ||
Odstraňovač zubního kamene (1) | Vstup | VÝSTUP | ||
Chroma subsampling | 4:4:4, 4:2:2, 4:2:0 | |||
Barevná hloubka | 8bitový, 10bitový, 12bitový | |||
HDR (2) | Až 4K HDR10 při 60 Hz, 4K Hybrid-Log Gamma (HLG) při 60 Hz a 4K Dolby® Vision™ při 60 Hz | |||
Zvuk | ||||
Průchod | PCM 2.0 | Dolby® Digital | DTS® Digital Surround™, | |
Bitová rychlost | Maximálně 24 Mbit/s | |||
Vzorkovací frekvence | 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz | |||
USB | |
Signál | 3.2 Gen 1 a 2.0 |
Maximální přenosová rychlost | 3,2 – 5 Gb/s |
Hostitelé | 1 hostitelský port USB 3.0 typu C a 1 hostitelský port USB 3.0 typu B |
Centrum | 1 – Interní |
Konektory | |
USB-C | 1 – USB typu C, 24pinový samice |
HDMI | 2 – Typ A, 19pinová samice |
HDBaseT VÝSTUP (3) | 1 – RJ45 |
HOSTITEL | 1 – USB typu B, samice, 3.0 |
Centrum | 2 – USB typu A, samice, 3.0 |
Indikátory, tlačítka a ovládací prvky | ||||
Indikátor napájení | 1 – LED, zelená | |||
Indikátor spojení | 1 – LED, žlutá | |||
Tlačítka | 5 – bezklíčové, taktové | |||
Rozlišení / Vzdálenost | 4K/UHD – stopy / metry | 1080p – stopy / metry | ||
USB-C | 6.6 | 2 | 6.6 | 2 |
HDMI VSTUP/VÝSTUP | 15 | 5 | 30 | 10 |
CAT5e | 295 | 90 | 330 | 100 |
CAT6/6a/7 | 330 | 100 | 330 | 100 |
Rozměry (V x Š x H) | Palce | Milimetry |
Jednotka | 0,98 × 5,91 × 9,84 | 25 × 150,2 × 250 |
Hmotnost | Libry | Kilogramy |
Zařízení | 1,65 | 0,75 |
Osvědčení | |
Zařízení | CE, FCC |
Dodržování | |
NDAA-899 | Ano |
Záruka | |
Zařízení | Chcete-li zobrazit záruku na produkt, použijte následující odkaz: https://atlona.com/warranty |
