Detail zboží

Není skladem: 0 ks
Kód zboží: AT-HDR-EX-70C-TX

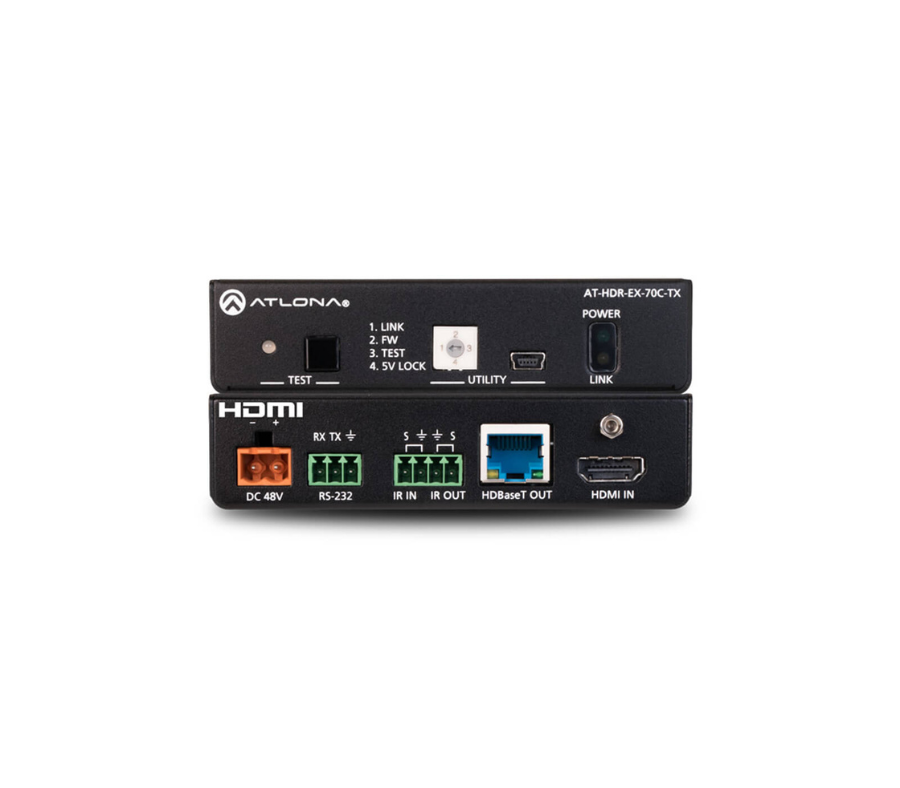

Atlona AT-HDR-EX-70C-TX je profesionální HDBaseT vysílač určený pro přenos 4K/UHD videa s podporou HDR (HDR10, HLG, Dolby Vision), vícekanálového audia, řídicích signálů (RS-232, IR) a napájení. Umožňuje přenos signálu až na 40 m (4K HDR) nebo 70 m (1080p) přes kabel kategorie 6/6A. Nabízí vizuálně bezztrátovou kompresi bez latence, kompaktní provedení a snadnou instalaci. Kompatibilní s přijímačem AT-HDR-EX-70C-RX a vybranými přepínači Atlona. Výrobce: Atlona, model: AT-HDR-EX-70C-TX.

AT-HDR-EX-70C-TX - 4K HDR HDBaseT vysílač s přenosem ovládáním

Atlona AT-HDR-EX-70C-TX je vysílač HDBaseT pro 4K a HDR (high dynamic range) obsah. Podporuje přenos 4K/UHD videa při 60 Hz se vzorkováním chroma 4:4:4 a dále HDR data, vícekanálový zvuk, řídicí signály a napájení až do vzdálenosti 40 m nebo 1080p až do vzdálenosti 70 m přes kabel kategorie 6/6A.

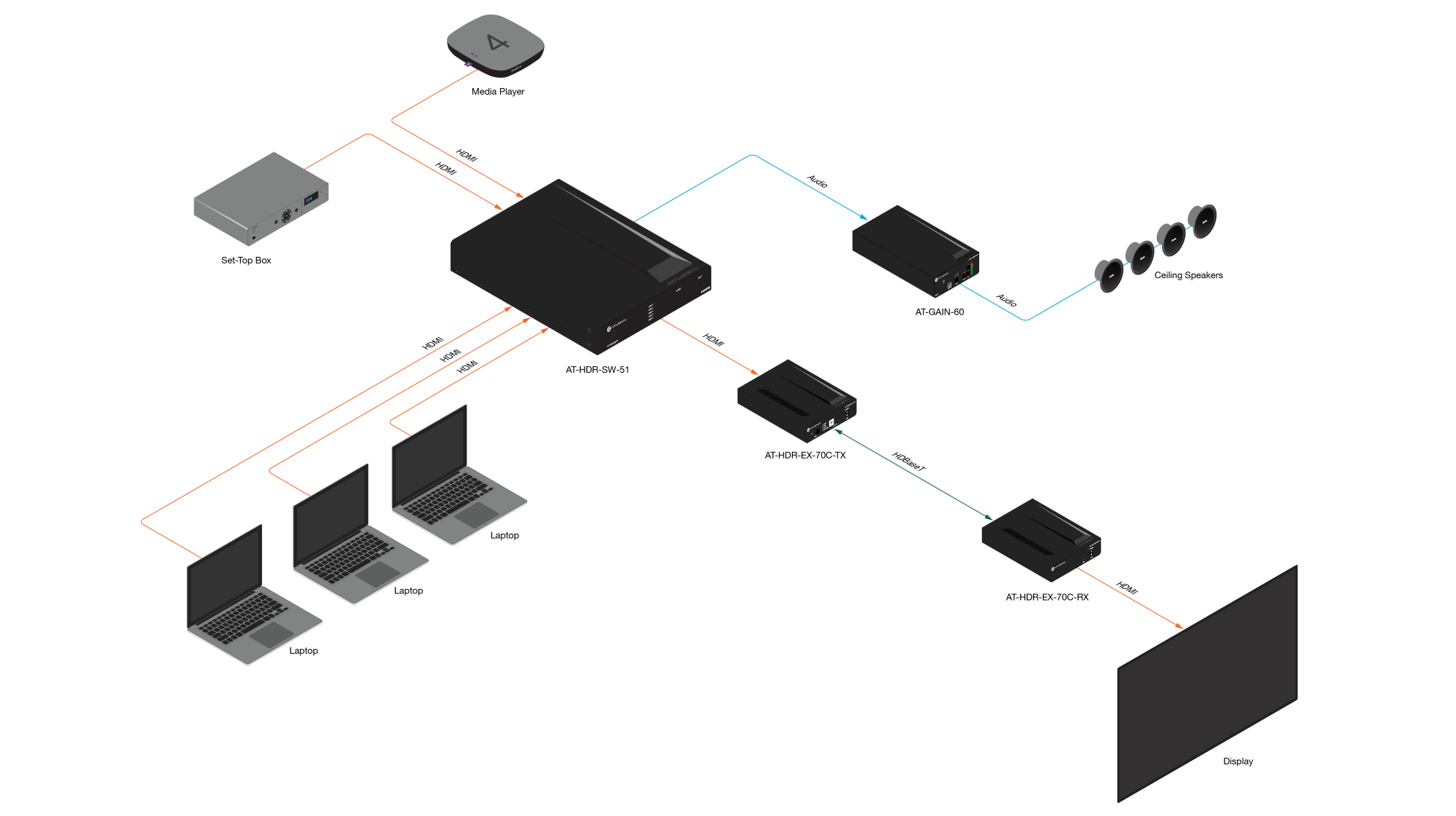

HDR-EX-70C-TX je ideální pro použití s ​​přijímačem AT-HDR-EX-70C-RX pro přenos 4K HDR v aplikacích typu point-to-point. Lze jej také použít s AT-UHD-CLSO-824 a AT-UHD-SW-5000ED pro přenos signálů 4K/UHD 60 Hz 4:2:0 do přepínačů ze vzdáleného zdroje.

Díky kompaktnímu provedení jej lze pohodlně namontovat do nábytku, pultu nebo stojanu na vybavení.

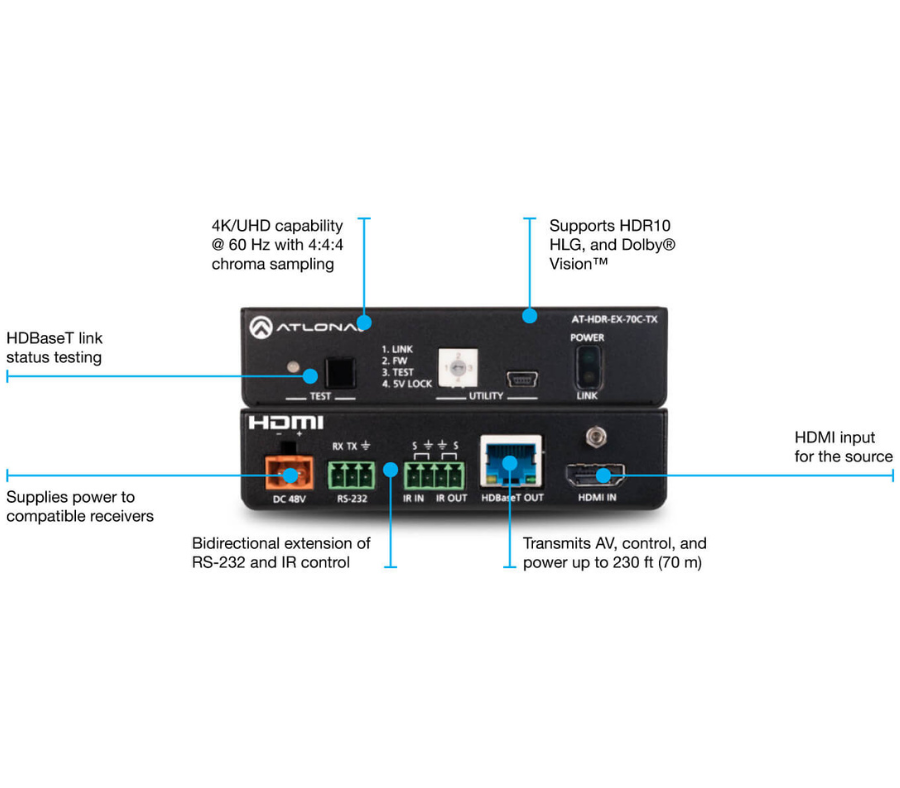

Funkce:

  • vysílač HDBaseT pro použití s ​​přijímačem AT-HDR-EX-70C-RX
  • podpora 4K/UHD při 60 Hz se vzorkováním chroma 4:4:4
  • podporuje formáty HDR10, HLG a Dolby Vision HDR
  • nabízí vizuálně bezztrátovou kompresi bez latence, která umožňuje rozšíření video signálu HDR a 4K/60 4:4:4 přes HDBaseT
  • výstup HDBaseT přenáší AV, řídicí signály a napájení až do vzdálenosti 40 metrů pro 4K HDR nebo 70 metrů pro 1080p s kategorií 6/6A
  • Poskytuje vzdálené napájení přes HDBaseT pro kompatibilní přijímače, jako je AT-HDR-EX-70C-RX
  • V souladu s HDCP 2.2, nejnovější specifikací pro přenos chráněného obsahu mezi zařízeními
  • Vícekanálový audio průchod
  • Testování stavu spojení HDBaseT umožňuje ověření kvality kabelu, zakončení a spojení pro spolehlivější instalace
  • LED diody napájení a připojení na předním panelu
  • USB port na předním panelu pro aktualizace firmwaru
  • Připojení zadního panelu zjednodušuje správu kabeláže a šetří čas instalace
  • Kompaktní skříň lze namontovat do nábytku, pultu nebo stojanu na zařízení
  • Kompatibilní s přepínači AT-UHD-CLSO-824 a AT-UHD-SW-5000ED pro přenos signálů 4K/UHD při 60 Hz 4:2:0
  • Dodávané příslušenství - napájecí zdroj, hardware pro povrchovou montáž a konektory s uchyceným šroubem
  • Pro zobrazení záruky na produkt použijte následující odkaz: https://atlona.com/warranty/

Video

Signál

Vstup – HDMI
Výstup – HDBaseT

Ochrana proti kopírování

HDCP 2.2

Pixelové hodiny

600 MHz

UHD/HD/SD

4096×2160 při 24/25/30/50/60Hz
3840×2160 při 24/25/30/50/60Hz
1920x1080p při 23,98/24/25/29,97/30/50/59,9/60Hz
1920x1080i při 25/29,97/30Hz

720p při 50/59,94/60 Hz
576p při 50 Hz
576i při 25 Hz
480p při 59,96/60 Hz
480i při 30 Hz

VESA
Všechna rozlišení jsou 60 Hz

2560×2048
2560×1600
2048×1536
1920×1200
1680×1050
1600×1200
1440×900
1400×1050
1280×1024

1280×800
1366×768
1360×768
1152×864
1024×768
800×600
640×480

VESA 21:9 (1)

2560×1080 @ 30 Hz 4:4:4
2560×1080 @ 60 Hz 4:4:4
3440×1440 @ 30 Hz 4:4:4

3440×1440 @ 50 Hz 4:4:4
3840×1600 @ 30 Hz 4:4:4

Barevný prostor

YUV, RGB

Chroma subsampling

4:4:4, 4:2:2, 4:2:0

Barevná hloubka

8bitový, 10bitový, 12bitový

HDR

Až 4K HDR10 při 60 Hz, 4K Hybrid-Log Gamma (HLG) při 60 Hz a 4K Dolby® Vision™ při 60 Hz (2)

Zvuk


Formáty HDMI / HDBaseT Pass-Through

PCM 2.0
LPCM 5.1
LPCM 7.1

Dolby® Digital
Dolby Digital Plus™
Dolby TrueHD
Dolby Atmos®

DTS® Digital Surround™,
DTS-HD Master Audio™
, DTS:X®

Bitová hloubka

Až 24 bitů

Vzorkovací frekvence

32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz



Rozlišení / Vzdálenost

4K/UHD stopy

4K/UHD měřiče

1080p stopy

1080p metry

HDMI VSTUP/VÝSTUP

15

5

30

10

CAT5e

115

35 let

200

60

CAT6/6a/7

130

40

230

70

Řízení

RS-232

Průchozí, až 115200 baudů

IR

Průchod, 30 kHz až 60 kHz

Tlačítka a indikátory

Tlačítka:
   TEST


1 x bezdotykový, taktový

Indikátory:    TEST
   NAPÁJECÍHO
   PROPOJENÍ


1 x LED, zelená
1 x LED, žlutá
1 x LED, vícebarevná

Konektory

HDMI VSTUP

1 x 19pinový konektor typu A, samice

Výstup HDBaseT

1× RJ45, samice

Firmware – Firmware

1 x USB micro-A

Výkon

1 x 2pinový 48V konektor s uchyceným šroubem

RS-232

1 x 3pinový konektor s uchyceným šroubem

IR

1 x 4pinový konektor s uchyceným šroubem

Moc

Spotřeba

6,07 W

BTU/h

20,7

Vstup

100–240 V AC, 50/60 Hz

Zásobování

48 V DC, 0,83 A

Rozměry (V x Š x H)

Palce

Milimetry

Zařízení

1,02 × 4,29 × 5

26 × 109 × 127

Napájecí zdroj
(AT-PS-48083-C)

1,42 × 1,81 × 4,41

36 x 46 x 112

Hmotnost

Libry

Kilogramy

Zařízení

0,85

0,39

Osvědčení

Zařízení

CE, FCC

Napájecí zdroj

CE, FCC, cULus, RoHS, CCC, RCM

Dodržování

NDAA-899

Ano

TAA

Ano

Záruka

Zařízení

Pro zobrazení záruky na produkt použijte následující odkaz: https://atlona.com/warranty/

manual

schema

PRODUKT LIST

Tabulka kompatibility

VYSÍLAČE

PŘIJÍMAČE




AT-HDR-100CEA-RX

AT-HDR-EX-70C-RX

AT-UHD-CLSO-824

AT-UHD-SW-5000ED

AT-HDR-CAT-2

40M pro 4K/60 4:4:4 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX napájení RX
Bez Toslinku

40M pro 4K/60 4:4:4 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

Není kompatibilní

Není kompatibilní

AT-HDR-CAT-4

40M pro 4K/60 4:4:4 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX napájení RX
Bez Toslinku

40M pro 4K/60 4:4:4 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

Není kompatibilní

Není kompatibilní

AT-HDR-CAT-4ED

100M pro 4K/60 4:4:4 s Cat 6A.
Prodlužuje přenos videa, zvuku, RS-232, IR
TX napájení RX.
Není Toslink.

40M pro 4K/60 4:4:4 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

Není kompatibilní

Není kompatibilní

AT-HDR-CAT-8

40M pro 4K/60 4:4:4 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX napájení RX
Bez Toslinku

40M pro 4K/60 4:4:4 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

Není kompatibilní

Není kompatibilní

AT-HDR-EX-100CEA-TX

100M pro 4K/60 4:4:4 s Cat 6A.
Rozšiřuje video, audio, RS-232, IR, Ethernet
TX, RX
ARC přes Toslink.

Není kompatibilní

100M pro 4K/60 4:2:0 s Cat 6A.
Rozšiřuje video, audio, RS-232, IR, Ethernet.
Napájí RX.
Není Toslink.

100M pro 4K/60 4:2:0 s Cat 6A.
Rozšiřuje video, audio, RS-232, IR, Ethernet.
Napájí RX.
Není Toslink.

AT-HDR-EX-70C-TX

Není kompatibilní

40M pro 4K/60 4:4:4 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

40M pro 4K/60 4:2:0 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

40M pro 4K/60 4:2:0 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

AT-HDR-SW-52ED

100M pro 4K/60 4:4:4 s Cat 6A.
Rozšiřuje přenos videa, zvuku, RS-232, IR, Ethernetu.
Napájí RX
a Toslink.

40M pro 4K/60 4:4:4 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX napájení RX
Bez Toslinku

Není kompatibilní

Není kompatibilní

AT-UHD-CLSO-824

100M pro 4K/60 4:2:0 s Cat 6A.
Rozšiřuje video, audio, RS-232, IR, Ethernet.
Napájí RX.
Není Toslink.

40M pro 4K/60 4:2:0 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

Není kompatibilní

Není kompatibilní

AT-UHD-CLSO-601

100M pro 4K/60 4:2:0 s Cat 6A.
Rozšiřuje video, audio, RS-232, IR, Ethernet.
Napájí RX.
Není Toslink.

40M pro 4K/60 4:2:0 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

Není kompatibilní

Není kompatibilní

AT-UHD-SW-5000ED

100M pro 4K/60 4:2:0 s Cat 6A.
Rozšiřuje video, audio, RS-232, IR, Ethernet.
Napájí RX.
Není Toslink.

40M pro 4K/60 4:2:0 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

Není kompatibilní

Není kompatibilní

AT-UHD-SW-510W

100M pro 4K/60 4:2:0 s Cat 6A.
Rozšiřuje video, audio, RS-232, IR, Ethernet.
Napájí RX.
Není Toslink.

40M pro 4K/60 4:2:0 s Cat 6A
Rozšiřuje video, audio, RS-232, IR
TX, RX

Není kompatibilní

Není kompatibilní
