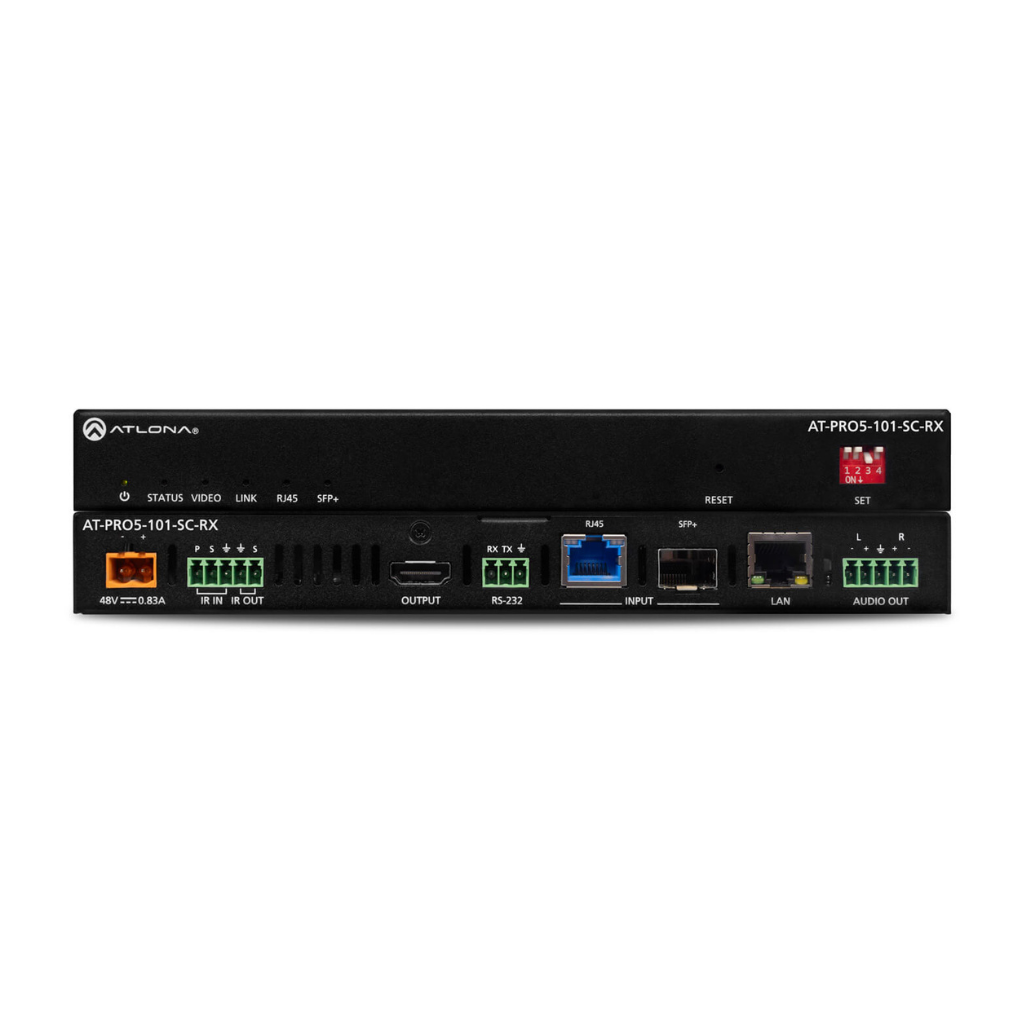

AT-PRO5-101-SC-RX kompaktní AV přijímač

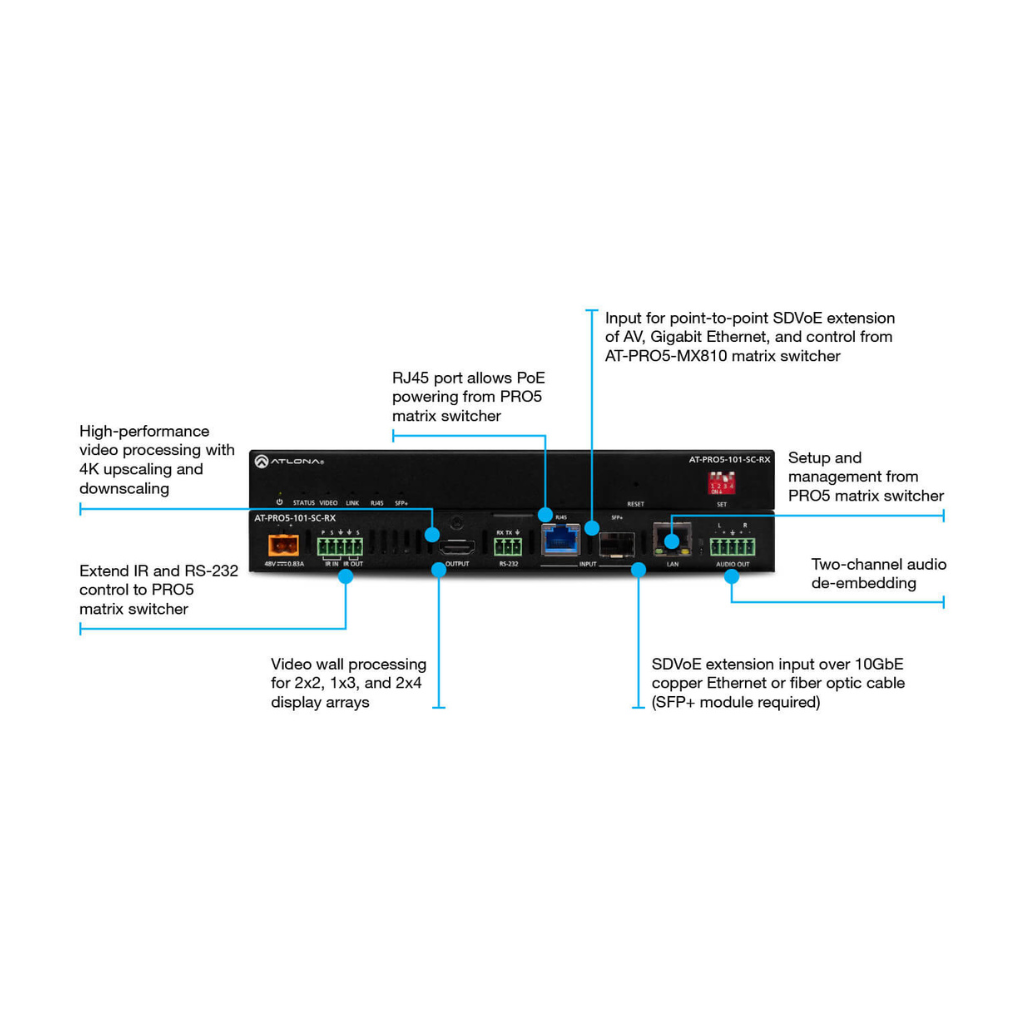

Atlona AT-PRO5-101-SC-RX je rozšiřující AV receiver s integrovaným zpracováním videa, který disponuje konektivitou SDVoE 10GbE pro příjem videa a zvuku v ultra vysokém rozlišení z maticového přepínače AT-PRO5-MX810. PRO5-101-SC-RX, který je součástí řady PRO5, je kompatibilní s HDCP 2.3 a podporuje rozlišení 4K/60 4:4:4 a HDR s datovými rychlostmi HDMI až 18 Gb/s. Je vybaven portem RJ45 a modulem SFP+ pro měděné nebo optické připojení pro příjem videa, embedded audia, gigabitového Ethernetu, RS-232 a IR řídicích signálů z maticového přepínače. Port RJ45 umožňuje prodloužení až na 100 metrů (330 stop) přes kabel CAT6a UTP a napájení PRO5-101-SC-RX přes PoE. Klec SFP+ lze použít s kompatibilním optickým modulem a prodloužit tak dosah z 38 metrů až na 10 kilometrů přes optický kabel. Tento přijímač se vyznačuje vysoce výkonným zpracováním videa, které zahrnuje upscaling a downscaling videa 4K s konverzí snímkové frekvence a zpracování videostěn pro zobrazovací pole 2×2, 1×3 a 2×4. Škálovací přijímač PRO5-101-SC-RX SDVoE je spolu s maticovým přepínačem PRO5-MX810 HDMI na SDVoE ideální pro širokou škálu komerčních aplikací vyžadujících vícezónovou distribuci AV signálu s prodloužením signálu na velké vzdálenosti.
Rozšíření typu Point-to-Point založené na SDVoE
Řada PRO5 se vyznačuje vysoce výkonnou a osvědčenou technologií SDVoE pro přenos videa a zvuku v ultra vysokém rozlišení z rozšiřujícího výstupu SDVoE na PRO5-MX810 do přijímače PRO5-101-SC-RX. Využijte flexibilitu
rozšíření AV, Gigabit Ethernetu, RS-232 a IR ovládání přes měděný nebo optický kabel.
Rozšíření SDVoE na bázi optických vláken vyžaduje modul transceiveru SFP+ s optickými vlákny, který se zapojuje do klece SFP+ na PRO5-101-SC-RX. Pro instalace a aplikace s multimódovým optickým vláknem OM3 a přenosovými vzdálenostmi až 300 metrů (980 stop) nabízí Atlona modul SFP+ AT-SFP-PLUS-10GE-SR a pro použití s řadou PRO5 otestovala a ověřila následující moduly SFP+ třetích stran.
Aplikace
Vícezónová AV distribuce - Systém řady PRO5 s PRO5-MX810 a osmi přijímači PRO5-101-SC-RX mu poskytuje dostatečnou kapacitu pro obsluhu displejů ve vzdálených lokalitách. To je vhodné pro širokou škálu prostředí, jako jsou přednáškové sály, aktivní učebny, velké konferenční místnosti, zasedací místnosti, dělené místnosti, maloobchod, pohostinství a modlitebny.
Rozšíření AV signálu - PRO5-101-SC-RX nabízí standardní 10gigabitové ethernetové připojení s možností volby kabeláže CAT 6a UTP nebo použití kompatibilního modulu SFP+ pro rozšíření signálu přes single-mode nebo multi-mode optické vlákno. Optické kabely mohou být atraktivní volbou pro pokrytí velmi dlouhých vzdáleností a vždy, když je v kabelové instalaci zařízení k dispozici tmavé (nevyužité) optické vlákno.
Videostěny - Firemní haly, studentská centra, pohostinství a maloobchodní zařízení, jako jsou sportovní bary, jsou skvělým místem pro videostěnu, přičemž přijímače PRO5-101-SC-RX zajišťují základní zpracování obrazu pro zobrazovací pole.
Technické parametry
Specifikace
|
Video
|
||||
|
Signál
|
Vstup – SDVoE (RJ45, SFP+)
Výstup – HDMI |
|||
|
Ochrana proti kopírování
|
HDCP 1.4 / 2.2 / 2.3
|
|||
|
Pixelové hodiny
|
600 MHz
|
|||
|
UHD/HD/SD
|
4096×2160 při 60/50/30/25/24 Hz
3840×2160 při 60/50/30/25/24 Hz 1920x1080p při 60/59,9/50/30/29,97/25/24/23,98 Hz 1920x1080i při 30/29,97/25 Hz 1280x720p při 60/59,94/50 Hz |
720x576p při 50 Hz
720x576i při 25 Hz 640x480p při 60/59,96 Hz 640x480i při 30 Hz |
||
|
VESA
|
2560×1600
2048×1536 1920×1200 1680×1050 1600 ×1200 1440×900 1400×1050 1366×768 |
1360×768
1280×1024 1280×800 1152×864 1024×768 800×600 640×480 |
||
|
Scaler (HDMI výstup)
|
V
|
VEN
|
||
|
4K @ 24 Hz
4K @ 30 Hz 4K @ 60 Hz |
1080p při 24 Hz
1080p při 30 Hz 1080p při 60 Hz |
|||
|
Průchod scaleru (HDMI výstup)
|
4K při 60 Hz
|
4K při 60 Hz
|
||
|
Barevný prostor
|
YUV, RGB
|
|||
|
Chroma subsampling
|
4:4:4, 4:2:2, 4:2:0
|
|||
|
Barevná hloubka
|
8bitový, 10bitový, 12bitový
|
|||
|
HDR
|
HDR10, Hybrid-Log Gamma (HLG) a Dolby® Vision™ s frekvencí až 60 Hz
|
|||
|
Zvuk
|
||||
|
Analogový zvuk
|
||||
|
Formáty HDMI průchodu
|
LPCM 2.0
LPCM 5.1 LPCM 7.1 |
Dolby® Digital
Dolby Digital Plus™ Dolby TrueHD Dolby Atmos® |
DTS® Digital Surround™,
DTS-HD Master Audio™ , DTS:X® |
|
|
Bitová hloubka
|
Až 24 bitů
|
|||
|
Vzorkovací frekvence
|
32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
|
|||
|
Formát
|
Stereo 2kanálový
|
|||
|
Typ
|
Vyvážený zvuk
|
|||
|
Ethernet
|
|
|
Přístav
|
1× RJ45
|
|
Rychlosti
|
10/100/1000 Mb/s
|
|
Adresování
|
DHCP, statický, APIPA
|
|
RS-232
|
|
|
Přístav
|
1 x 3pinový upevňovací šroub, TX, RX, GND
|
|
Použití
|
Průchod z AT-PRO5-MX810
|
|
Přenosové rychlosti
|
2400, 4800, 9600, 19200, 38400, 57600, 115200
|
|
Tok dat
|
Obousměrný
|
|
CEC
|
||||
|
Porty
|
1 x HDMI OUT, typ A, 19pinový samice
|
|||
|
Spouštění
|
IP, RS-232 a vestavěný webový server
|
|||
|
Rozlišení / Vzdálenost
|
4K/UHD – stopy / metry
|
1080p – stopy / metry
|
||
|
Rozlišení / Vzdálenost
|
4K/UHD – Míle / Kilometry
|
1080p – Míle / Kilometry
|
||
|
HDMI VSTUP/VÝSTUP
|
15
|
5
|
30
|
10
|
|
CAT6a/7
|
330
|
100
|
330
|
100
|
|
SFP+
|
6.2
|
10
|
6.2
|
10
|
|
Tlačítka a indikátory
|
|
|
Tlačítka:
RESET |
1 x bezklíčové, zapuštěné |
|
Indikátory:
NAPÁJENÍ, STAV, VIDEO, LINK, RJ45, SFP+ |
6x LED, zelená |
|
DIP přepínače
|
1 x 4 DIP, 2pólový, piano
|
|
Konektory
|
|
|
VÝSTUP
|
1 x HDMI, typ A, 19pinový samice
|
|
VSTUP
|
1 x RJ45
1 x SFP+ konektor, samice |
|
RS-232
|
1 x 3kolíkový upevňovací šroub
|
|
LAN
|
1 x RJ45, 1000Base-T
|
|
ZVUKOVÝ VÝSTUP
|
1 x 5pinový konektor s uchyceným šroubem, vyvážený/nevyvážený, 2kanálový
|
|
IR VSTUP / IR VÝSTUP
|
1 x 5pinový upevňovací šroub
|
|
48 V / 0,83 A
|
1 x 2kolíkový upevňovací šroub
|
|
Moc
|
|
|
Spotřeba (v klidu)
Spotřeba (maximální) Spotřeba (provozní) |
8,2 W
10,14 W 10,14 W |
|
BTU/h (klidový stav)
BTU/h (maximální stav) BTU/h (provozní stav) |
27,96
34,58 34,58 |
|
Externí napájecí zdroj (volitelný)
|
AT-PS-48083-C
|
|
Rozměry (V x Š x H)
|
Palce
|
Milimetry
|
|
Jednotka (1U)
|
0,98 × 8,46 × 5,51
|
25 × 215 × 140
|
|
Napájecí zdroj
|
1,38 × 4,45 × 1,93
|
35 x 113 x 49
|
|
Hmotnost
|
Libry
|
Kilogramy
|
|
Zařízení
|
2,76
|
1,23
|
|
Osvědčení
|
|
|
Zařízení
|
CE, FCC, RoHS
|
|
Napájecí zdroj
|
CE, FCC, RoHS, CCC, CB
|
|
Dodržování
|
|
|
NDAA-889
|
Ano
|
|
TAA
|
Žádný
|
|
Záruka
|
|
|
3 roky
|
Úplné informace o záruce naleznete zde: https://atlona.com/warranty
|
