Popis produktu

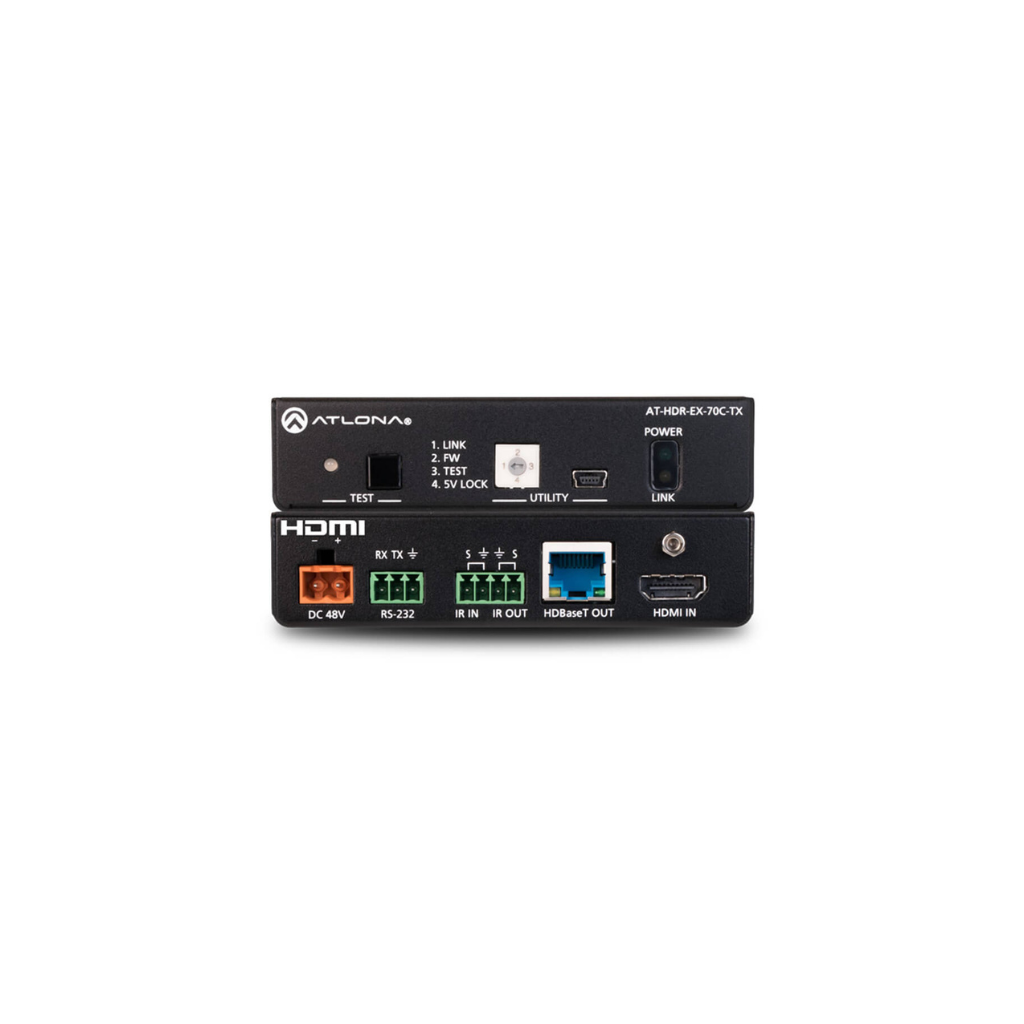

AT-HDR-EX-70C-TX - 4K HDR HDBaseT vysílač s přenosem ovládáním
Atlona AT-HDR-EX-70C-TX je vysílač HDBaseT pro 4K a HDR (high dynamic range) obsah. Podporuje přenos 4K/UHD videa při 60 Hz se vzorkováním chroma 4:4:4 a dále HDR data, vícekanálový zvuk, řídicí signály a napájení až do vzdálenosti 40 m nebo 1080p až do vzdálenosti 70 m přes kabel kategorie 6/6A.
HDR-EX-70C-TX je ideální pro použití s přijímačem AT-HDR-EX-70C-RX pro přenos 4K HDR v aplikacích typu point-to-point. Lze jej také použít s AT-UHD-CLSO-824 a AT-UHD-SW-5000ED pro přenos signálů 4K/UHD 60 Hz 4:2:0 do přepínačů ze vzdáleného zdroje.
Díky kompaktnímu provedení jej lze pohodlně namontovat do nábytku, pultu nebo stojanu na vybavení.

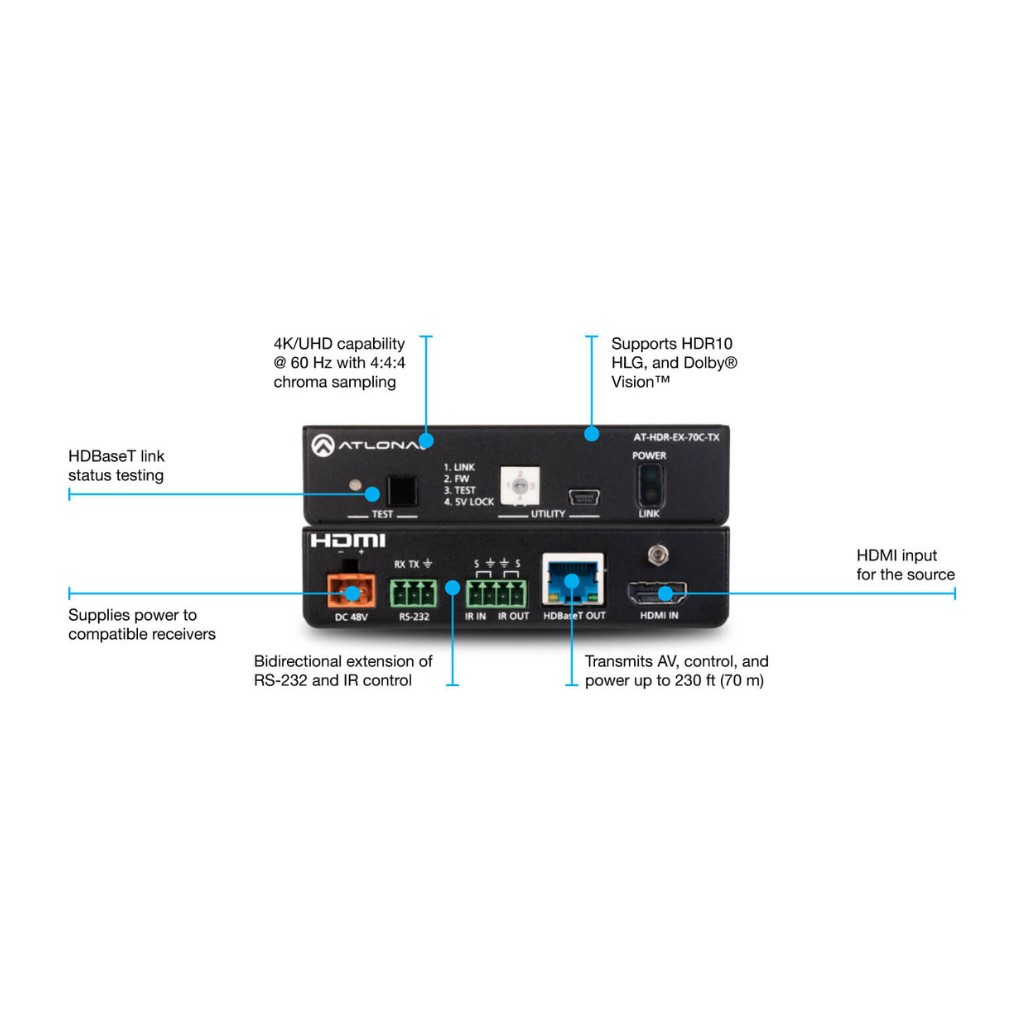

Funkce:
- vysílač HDBaseT pro použití s přijímačem AT-HDR-EX-70C-RX
- podpora 4K/UHD při 60 Hz se vzorkováním chroma 4:4:4
- podporuje formáty HDR10, HLG a Dolby Vision HDR
- nabízí vizuálně bezztrátovou kompresi bez latence, která umožňuje rozšíření video signálu HDR a 4K/60 4:4:4 přes HDBaseT
- výstup HDBaseT přenáší AV, řídicí signály a napájení až do vzdálenosti 40 metrů pro 4K HDR nebo 70 metrů pro 1080p s kategorií 6/6A
- Poskytuje vzdálené napájení přes HDBaseT pro kompatibilní přijímače, jako je AT-HDR-EX-70C-RX
- V souladu s HDCP 2.2, nejnovější specifikací pro přenos chráněného obsahu mezi zařízeními
- Vícekanálový audio průchod
- Testování stavu spojení HDBaseT umožňuje ověření kvality kabelu, zakončení a spojení pro spolehlivější instalace
- LED diody napájení a připojení na předním panelu
- USB port na předním panelu pro aktualizace firmwaru
- Připojení zadního panelu zjednodušuje správu kabeláže a šetří čas instalace
- Kompaktní skříň lze namontovat do nábytku, pultu nebo stojanu na zařízení
- Kompatibilní s přepínači AT-UHD-CLSO-824 a AT-UHD-SW-5000ED pro přenos signálů 4K/UHD při 60 Hz 4:2:0
- Dodávané příslušenství - napájecí zdroj, hardware pro povrchovou montáž a konektory s uchyceným šroubem
- Pro zobrazení záruky na produkt použijte následující odkaz: https://atlona.com/warranty/
Technické parametry
|
Video
|
|||
|
Signál
|
Vstup – HDMI
Výstup – HDBaseT |
||
|
Ochrana proti kopírování
|
HDCP 2.2
|
||
|
Pixelové hodiny
|
600 MHz
|
||
|
UHD/HD/SD
|
4096×2160 při 24/25/30/50/60Hz
3840×2160 při 24/25/30/50/60Hz 1920x1080p při 23,98/24/25/29,97/30/50/59,9/60Hz 1920x1080i při 25/29,97/30Hz |
720p při 50/59,94/60 Hz
576p při 50 Hz 576i při 25 Hz 480p při 59,96/60 Hz 480i při 30 Hz |
|
|
VESA
Všechna rozlišení jsou 60 Hz |
2560×2048
2560×1600 2048×1536 1920×1200 1680×1050 1600×1200 1440×900 1400×1050 1280×1024 |
1280×800
1366×768 1360×768 1152×864 1024×768 800×600 640×480 |
|
|
VESA 21:9 (1)
|
2560×1080 @ 30 Hz 4:4:4
2560×1080 @ 60 Hz 4:4:4 3440×1440 @ 30 Hz 4:4:4 |
3440×1440 @ 50 Hz 4:4:4
3840×1600 @ 30 Hz 4:4:4 |
|
|
Barevný prostor
|
YUV, RGB
|
||
|
Chroma subsampling
|
4:4:4, 4:2:2, 4:2:0
|
||
|
Barevná hloubka
|
8bitový, 10bitový, 12bitový
|
||
|
HDR
|
Až 4K HDR10 při 60 Hz, 4K Hybrid-Log Gamma (HLG) při 60 Hz a 4K Dolby® Vision™ při 60 Hz (2)
|
||
|
Zvuk
|
|||
|
Formáty HDMI / HDBaseT Pass-Through |
PCM 2.0
LPCM 5.1 LPCM 7.1 |
Dolby® Digital
Dolby Digital Plus™ Dolby TrueHD Dolby Atmos® |
DTS® Digital Surround™,
DTS-HD Master Audio™ , DTS:X® |
|
Bitová hloubka
|
Až 24 bitů
|
||
|
Vzorkovací frekvence
|
32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
|
||
|
Rozlišení / Vzdálenost
|
4K/UHD stopy
|
4K/UHD měřiče
|
1080p stopy
|
1080p metry
|
|
HDMI VSTUP/VÝSTUP
|
15
|
5
|
30
|
10
|
|
CAT5e
|
115
|
35 let
|
200
|
60
|
|
CAT6/6a/7
|
130
|
40
|
230
|
70
|
|
Řízení
|
||||
|
RS-232
|
Průchozí, až 115200 baudů
|
|||
|
IR
|
Průchod, 30 kHz až 60 kHz
|
|||
|
Tlačítka a indikátory
|
|
|
Tlačítka:
TEST |
1 x bezdotykový, taktový |
|
Indikátory: TEST
NAPÁJECÍHO PROPOJENÍ |
1 x LED, zelená 1 x LED, žlutá 1 x LED, vícebarevná |
|
Konektory
|
|
|
HDMI VSTUP
|
1 x 19pinový konektor typu A, samice
|
|
Výstup HDBaseT
|
1× RJ45, samice
|
|
Firmware – Firmware
|
1 x USB micro-A
|
|
Výkon
|
1 x 2pinový 48V konektor s uchyceným šroubem
|
|
RS-232
|
1 x 3pinový konektor s uchyceným šroubem
|
|
IR
|
1 x 4pinový konektor s uchyceným šroubem
|
|
Moc
|
|
|
Spotřeba
|
6,07 W
|
|
BTU/h
|
20,7
|
|
Vstup
|
100–240 V AC, 50/60 Hz
|
|
Zásobování
|
48 V DC, 0,83 A
|
|
Rozměry (V x Š x H)
|
Palce
|
Milimetry
|
|
Zařízení
|
1,02 × 4,29 × 5
|
26 × 109 × 127
|
|
Napájecí zdroj
(AT-PS-48083-C) |
1,42 × 1,81 × 4,41
|
36 x 46 x 112
|
|
Hmotnost
|
Libry
|
Kilogramy
|
|
Zařízení
|
0,85
|
0,39
|
|
Osvědčení
|
|
|
Zařízení
|
CE, FCC
|
|
Napájecí zdroj
|
CE, FCC, cULus, RoHS, CCC, RCM
|
|
Dodržování
|
|
|
NDAA-899
|
Ano
|
|
TAA
|
Ano
|
|
Záruka
|
|
|
Zařízení
|
Pro zobrazení záruky na produkt použijte následující odkaz: https://atlona.com/warranty/
|
Více informací
Tabulka kompatibility
|
VYSÍLAČE |
PŘIJÍMAČE |
|||
|
AT-HDR-100CEA-RX |
AT-HDR-EX-70C-RX |
AT-UHD-CLSO-824 |
AT-UHD-SW-5000ED |
|
|
AT-HDR-CAT-2 |
40M pro 4K/60 4:4:4 s Cat 6A |
40M pro 4K/60 4:4:4 s Cat 6A |
Není kompatibilní |
Není kompatibilní |
|
AT-HDR-CAT-4 |
40M pro 4K/60 4:4:4 s Cat 6A |
40M pro 4K/60 4:4:4 s Cat 6A |
Není kompatibilní |
Není kompatibilní |
|
AT-HDR-CAT-4ED |
100M pro 4K/60 4:4:4 s Cat 6A. |
40M pro 4K/60 4:4:4 s Cat 6A |
Není kompatibilní |
Není kompatibilní |
|
AT-HDR-CAT-8 |
40M pro 4K/60 4:4:4 s Cat 6A |
40M pro 4K/60 4:4:4 s Cat 6A |
Není kompatibilní |
Není kompatibilní |
|
AT-HDR-EX-100CEA-TX |
100M pro 4K/60 4:4:4 s Cat 6A. |
Není kompatibilní |
100M pro 4K/60 4:2:0 s Cat 6A. |
100M pro 4K/60 4:2:0 s Cat 6A. |
|
AT-HDR-EX-70C-TX |
Není kompatibilní |
40M pro 4K/60 4:4:4 s Cat 6A |
40M pro 4K/60 4:2:0 s Cat 6A |
40M pro 4K/60 4:2:0 s Cat 6A |
|
AT-HDR-SW-52ED |
100M pro 4K/60 4:4:4 s Cat 6A. |
40M pro 4K/60 4:4:4 s Cat 6A |
Není kompatibilní |
Není kompatibilní |
|
AT-UHD-CLSO-824 |
100M pro 4K/60 4:2:0 s Cat 6A. |
40M pro 4K/60 4:2:0 s Cat 6A |
Není kompatibilní |
Není kompatibilní |
|
AT-UHD-CLSO-601 |
100M pro 4K/60 4:2:0 s Cat 6A. |
40M pro 4K/60 4:2:0 s Cat 6A |
Není kompatibilní |
Není kompatibilní |
|
AT-UHD-SW-5000ED |
100M pro 4K/60 4:2:0 s Cat 6A. |
40M pro 4K/60 4:2:0 s Cat 6A |
Není kompatibilní |
Není kompatibilní |
|
AT-UHD-SW-510W |
100M pro 4K/60 4:2:0 s Cat 6A. |
40M pro 4K/60 4:2:0 s Cat 6A |
Není kompatibilní |
Není kompatibilní |
Dokumenty a manuály ke stažení
| Kategorie: | Extendery |
|---|---|
| EAN: | 846352005757 |
